FNIRSI 1013D

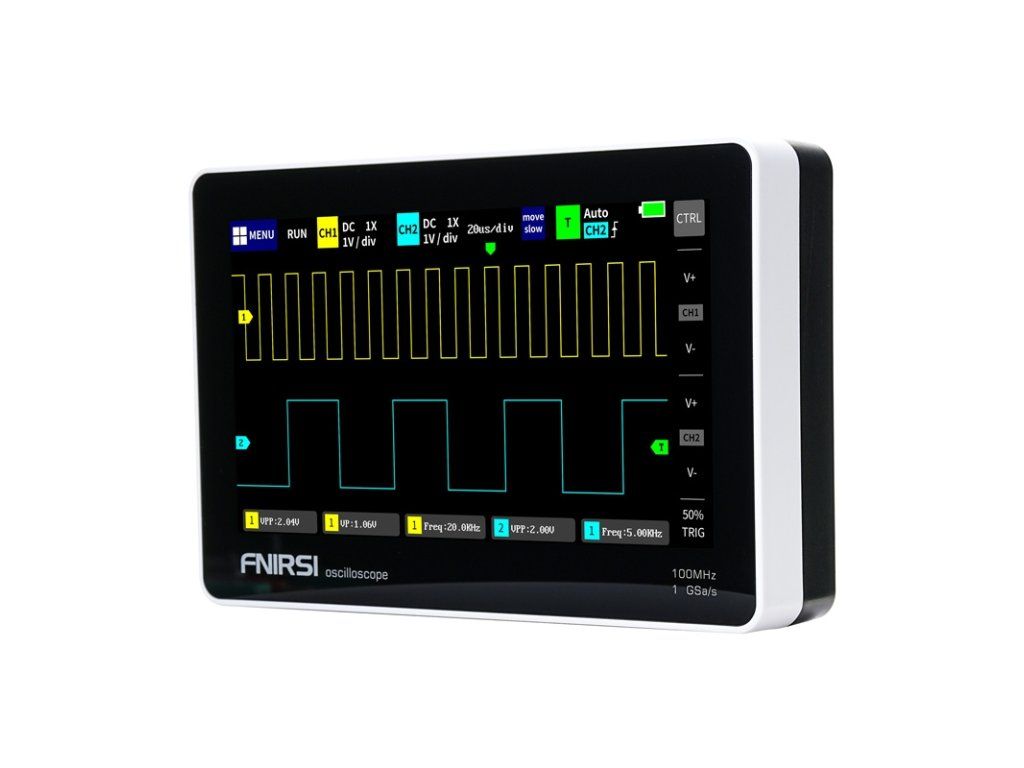

FNIRSI 1013D 7" prenosný tabletový osciloskop

Prenosný osciloskop FNIRSI 1013D so 7" dotykovým displejom, 2 meracími kanálmi, šírkou pásma 100 MHz a vzorkovacou frekvenciou 1 GSa/s umožňuje presnú analýzu signálov v servise, dielni a pri návrhu elektronických zariadení. Prístroj je vybavený ľahko čitateľnou obrazovkou TFT s rozlíšením 800 x 480 bodov, automatickým nastavením signálu jedným tlačidlom a funkciou záznamu priebehu, čo umožňuje pohodlné a rýchle meranie kdekoľvek. Vďaka podpore analógovej a digitálnej analýzy signálu je vhodný pre servis zariadení a kutilské aplikácie. Vstavaná lítiová batéria s kapacitou 6 000 mAh umožňuje prístroju pracovať približne 4 hodiny.

Cyfrowy oscyloskop z čiernym obrazovkou i farebným grafom fal, z komunikatom potvrdenie usunięcia na środku obrazovky

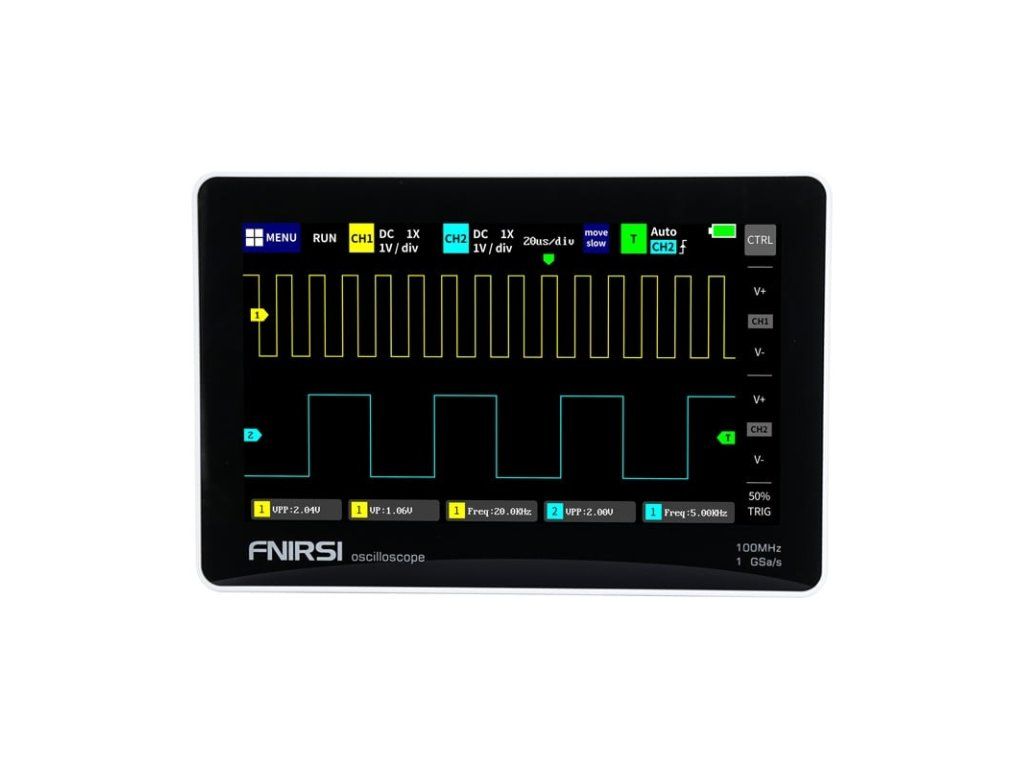

Prehľadný dotykový displej

Prístroj FNIRSI 1013D je vybavený 7-palcovým displejom TFT LCD s rozlíšením 800 x 480, ktorý poskytuje vysoký jas, kontrast a presnú reprodukciu priebehov. Dotykové ovládanie obrazovky umožňuje rýchle približovanie, posúvanie a zmenu parametrov merania, čo urýchľuje prácu bez nutnosti použitia fyzických tlačidiel. Obrazovka je vyrobená kapacitnou technológiou, známou z moderných chytrých telefónov, ktorá zaisťuje plynulú prevádzku a žiadne oneskorenia pri zmene nastavenia. Funkcia merania kurzorom umožňuje presné odčítanie amplitúdy, periódy a frekvencie signálu bez nutnosti prevodu jednotiek z mriežky obrazovky, čo je užitočné najmä pri skreslených signáloch alebo obdĺžnikových priebehoch so šumom.

Cyfrowy oscyloskop na szarym tle z displejom ukazujúcim żółte i niebieskie przebiegi sygnałów.

Dva meracie kanály

Prístroj je vybavený dvoma meracími kanálmi so vstupnou impedanciou 1 M?, ktoré umožňujú analýzu dvoch signálov súčasne, čo uľahčuje porovnávanie vstupov a výstupov zosilňovacích obvodov, prevodníkov alebo analýzu signálu PWM. Vďaka tomu je rozsah aplikácií oveľa širší ako u jednokanálových modelov. Môžete tiež vykonávať analýzu Lissajousovho vzoru v režime XY, ktorý umožňuje určiť frekvenciu, amplitúdu a fázový posun medzi dvoma skupinami signálov.

Cyfrowy oscyloskop ustawiony pod kątem na szarym tle z farebným obrazovkou Ukázať przebiegi sygnałów.

Automatické nastavenie signálu

Funkcia automatického nastavenia jedným tlačidlom umožňuje okamžité nastavenie parametrov merania signálu bez nutnosti ručnej kalibrácie. Vďaka tomu dokáže prístroj FNIRSI 1013D upraviť nastavenie pre signál 1 Vpp behom 1 sekundy, čo šetrí čas a zvyšuje efektivitu práce. Vstavaný algoritmus fuzzy logiky zaisťuje vysokú presnosť a automaticky umiestňuje signál do stredu obrazovky, čo výrazne uľahčuje analýzu.

Cyfrowy oscyloskop na tle jasnego pomieszczenia z obrazovkou ukazujúcim żółty aj niebieski przebieg fal.

Ochrana proti poškodeniu

Osciloskop využíva vstavané moduly prepäťovej ochrany do 400 V, ktoré zabraňujú náhodnému poškodeniu prístroja pri meraní vysokonapäťových signálov, a to aj v prípade, že sonda nie je nastavená na režim 10X. Vďaka tomu môžete bezpečne testovať silové a vysokonapäťové obvody.

Cyfrowy oscyloskop ustawiony pod kątem na čiernom tle z obrazovkou ukazujúcim signály w żółtym aj niebieskim kolorze.

Ukladanie a export dát

Sonda FNIRSI 1013D ponúka internú pamäť o veľkosti 1 GB, ktorá umožňuje uložiť až 1 000 snímok a 1 000 sád priebehov. To umožňuje rýchlo ukladať výsledky merania jedným dotykom a exportovať ich cez USB do počítača pre ďalšiu analýzu. Funkcia správcu priebehov umožňuje prezerať náhľady uložených priebehov, približovať ich, mazať a analyzovať kurzorom priamo na prístroji - podobne ako v galérii smartfónu, čo zvyšuje pohodlie pri správe dát.

Cyfrowy oscyloskop stojący na szarym tle z displejom ukazujúcim dwa przebiegi sygnałów.

Pokročilé funkcie spúšťania

Osciloskop ponúka celú sadu režimov spúšťania - automatický, jednoduchý a normálny. Toto usporiadanie umožňuje testovať náhle pulzné signály zapaľovania, signály infračerveného diaľkového ovládania alebo sínusové signály v závislosti od zvoleného režimu, čo z prístroja robí univerzálny diagnostický nástroj. Môžete tiež nastaviť spúšťaciu hranu (vzostupnú/spádovú) a spúšťací kanál, čo vám umožní presne zachytiť fragmenty signálu, ktoré vás zaujímajú.

Cyfrowy oscyloskop ležia na szarym tle z viditeľnými portami, ukazujú przebiegi sygnałów na obrazovke.

• Součástí dodávky je:
• Prenosný osciloskop FNIRSI 1013D s dotykovou obrazovkou.
• Sonda (100 MHz)
• USB nabíječka
• Používateľská príručka
• Výrobce FNIRSI
• Model 1013D
• Počet kanálov 2
• Veľkosť LCD displeja 7 palcov
• Rozlišení LCD 800 x 480
• Technologie zobrazení TFT
• Šírka pásma 100 MHz
• Vzorkovací frekvence 1 GSa/s
• Najvyššie testovacie napätie 1X: 40 V
• 10X: 400 V
• Kurzor Poloha XY
• Spúšťač Y
• Režim rolování Podporované
• Automatické nastavenie jedným tlačidlom Podporované
• Ukladanie tvaru vlny 1000 snímok + 1000 priebehov
• Správca vlnových foriem Podporované stránky
• Presnosť napätia ± 2%
• Čas nárastu < 3 ns
• Hĺbka pamäte 240 Kbit
• Vstupní odpor 1 M?
• Citlivost 50 mV ~ 500 V
• Časová základňa 50 s ~ 10 ns
• Režim spúšťania Jednoduché / normálne / automatické
• Spúšťacia hrana Vzostupná / Zostupná
• Spojenie STRIEDÝ / STEJNOSMERNÝ PROUD
• Presnosť frekvencie ± 0,01%
• Parametre Celkom 12 typov
• Lítiová batéria s kapacitou 6000 mAh
• Prevádzková doba 4 hodiny
• Rozšírenie Export cez USB
• Nabíjení USB-C 5V 2A/3A/4A
• Rozmery 184 x 124 x 50 mm
