FNIRSI 1014D

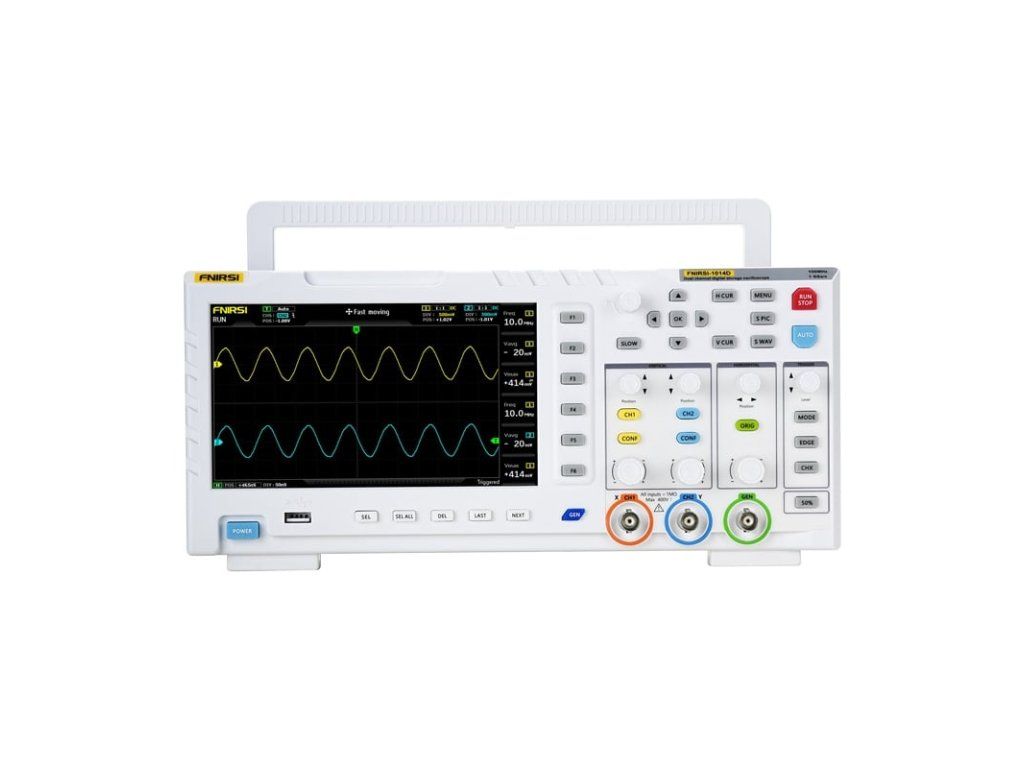

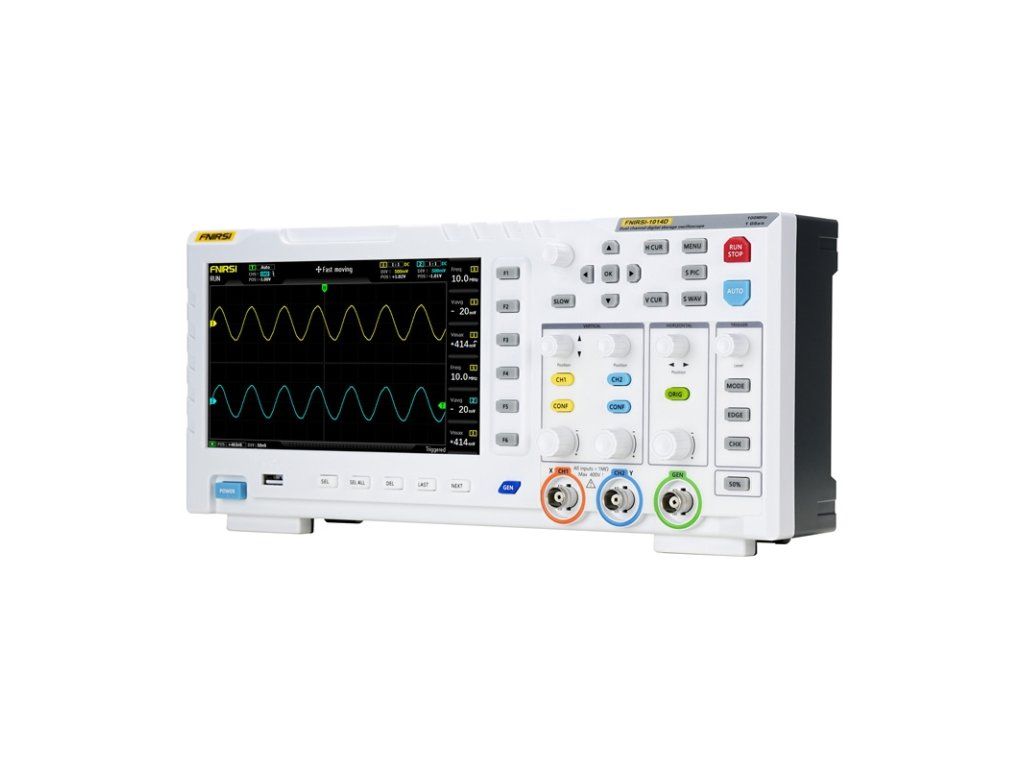

Generátor signálu osciloskopu 2 v 1 FNIRSI 1014D

FNIRSI 1014D je kompaktný digitálny osciloskop určený pre elektronické servisy, výskumné a vývojové oddelenia, technické vzdelávanie a hobby. Umožňuje súčasnú analýzu a generovanie signálu, čo výrazne rozširuje možnosti použitia pri diagnostike obvodov, testovaní prototypov alebo výučbe práce s priebehmi. Zariadenie má dva vstupné kanály s impedanciou 1 M? a podporuje šírku pásma 100 MHz pri vzorkovaní 1GSa/s. Obsluhu uľahčuje 7-palcový displej LCD s rozlíšením 800 x 480 px. Je možná automatická analýza, FFT, režim X-Y a záznam kurzora. K dispozícii je tiež 1GB interná pamäť s možnosťou uloženia až 1 000 priebehov a 1 000 snímok obrazovky a dáta možno ľahko exportovať do počítača prostredníctvom USB.

Rýchla analýza signálu

Vysoká vzorkovacia frekvencia 1GSa/s a šírka pásma 100 MHz umožňujú podrobnú analýzu analógových a digitálnych signálov. Prístroj tak dokáže zachytiť aj krátkodobé anomálie v priebehu signálu. Režimy spúšťania zahŕňajú Auto, Single a Normal, čo umožňuje zariadenie zachytiť ako rušivé impulzy, tak bežné analógové signály, napríklad sínusoidy.

Vstavaný generátor DDS

Integrovaný generátor signálov DDS podporuje 14 štandardných priebehov (vrátane sínusového, obdĺžnikového, pílového a trojuholníkového) s presným nastavením frekvencie v krokoch po 1 Hz. Použité riešenie umožňuje generovať signály s presnými parametrami pre testovanie a simuláciu. Výstupný frekvenčný rozsah dosahuje až 10 MHz (pre sínusový priebeh), čo umožňuje testovať širokú škálu elektronických a signálových obvodov.

Funkcia zachytenia tvaru vlny

Funkcia "zachytenie výstupu" umožňuje uložiť časť alebo celý aktuálny priebeh z osciloskopu ako výstupný signál generátora. Možnosť uložiť až 1 000 vlastných signálov zvyšuje flexibilitu pri testovaní a analýze. Toto riešenie odlišuje FNIRSI 1014D od klasických ľubovoľných generátorov, ktoré sa spoliehajú iba na ručné nastavenie signálu.

Prepäťová ochrana

Integrovaný modul vysokonapäťovej ochrany umožňuje prístroju bezpečne merať signály až do 400 V (so sondou x10), čo znižuje riziko poškodenia prístroja pri meraní v systémoch napájaných zo siete. Funkcia ochrany funguje automaticky, takže pri náhodnom použití sondy bez prepnutia na x10 nehrozí poškodenie zariadenia.

Vysoko čitateľný displej

Farebný 7" displej TFT s rozlíšením 800 x 480 pixelov poskytuje prehľadné zobrazenie priebehov. Automatický režim a intuitívne rozhranie umožňujú rýchlo získať obraz signálu bez nutnosti manuálneho nastavenia. Vďaka inteligentnému detekčnému algoritmu prístroj automaticky nastaví úroveň spúšťania aj pri priebehoch s viacerými sklonmi alebo tzv. mŕtvou zónou. Takéto riešenie šetrí čas a zabraňuje chybám pri interpretácii. Osciloskop môže do svojej internej pamäte s veľkosťou 1 GB uložiť až 1 000 snímok obrazovky a 1 000 priebehov. Dáta možno prezerať ako miniatúry, čo uľahčuje rýchle prezeranie a výber. Rozhranie umožňuje používateľom zväčšovať, mazať a exportovať záznamy bez toho, aby museli opustiť režim prezerania.

Funkcia analýzy signálu

Vstavaná funkcia FFT a režim zobrazenia priebehov X-Y umožňujú analyzovať harmonické a porovnávať amplitúdy a fázové posuny dvoch signálov. Jedná sa o užitočné nástroje pri diagnostike elektronických obvodov. Režim ručného merania kurzorom navyše umožňuje odčítať špičkovú hodnotu a frekvenciu bez nutnosti prepočítavať stupnicu, čo zvyšuje presnosť analýzy aj u skreslených priebehov. Prístroj používa špeciálny algoritmus pre dekódovanie signálu číselníka, čo eliminuje chybných číselníkov.

Součástí dodávky:

Osciloskop 2 v 1 FNIRSI 1014DSonda 100 MHz x2USB nabíjačkaUžívateľská príručka

Výrobca:FNIRSIModel1014DKanály2Veľkosť LCD displeja7 palcovRozlíšenie obrazovky LCD800 x 480Technológia zobrazeniaLCDFrekvenčná odozva100 MHzVzorkovacia frekvencia1 GSa/sNajvyššie testovacie napätie1X: 40 V, 10X: 400 VKurzorPoloha XYSupúšťač YRežim rolovania (roll)Podporované stránkyAutomatická kalibráciaPodporovanéZáznam tvaru vlny1000 snímok + 1000 priebehovSpráva vlnových priebehovPodporované stránkyPresnosť napätia ± 5%Čas nábehuHĺbka pamäte240 KbitVstupný odpor1 M?Citlivosť50 mV ~ 500 VČasová základňa50 s ~ 10 nsRežim spúšťaniaJednoduché / normálne / automatickéSpúšťací hranaVzostupná / zostupnáSpojenieSTRIEDÝ / STEJNOSMERNÝ PROUDPresnosť frekvencie ± 0,01%Parametre12 typovGenerátor14 typovZachytenie výstupuPodporované stránkyRozšírenieExport do USBNapájanie5V 2A / 3A / 4A Rozmery310 x 145 x 70 mm
