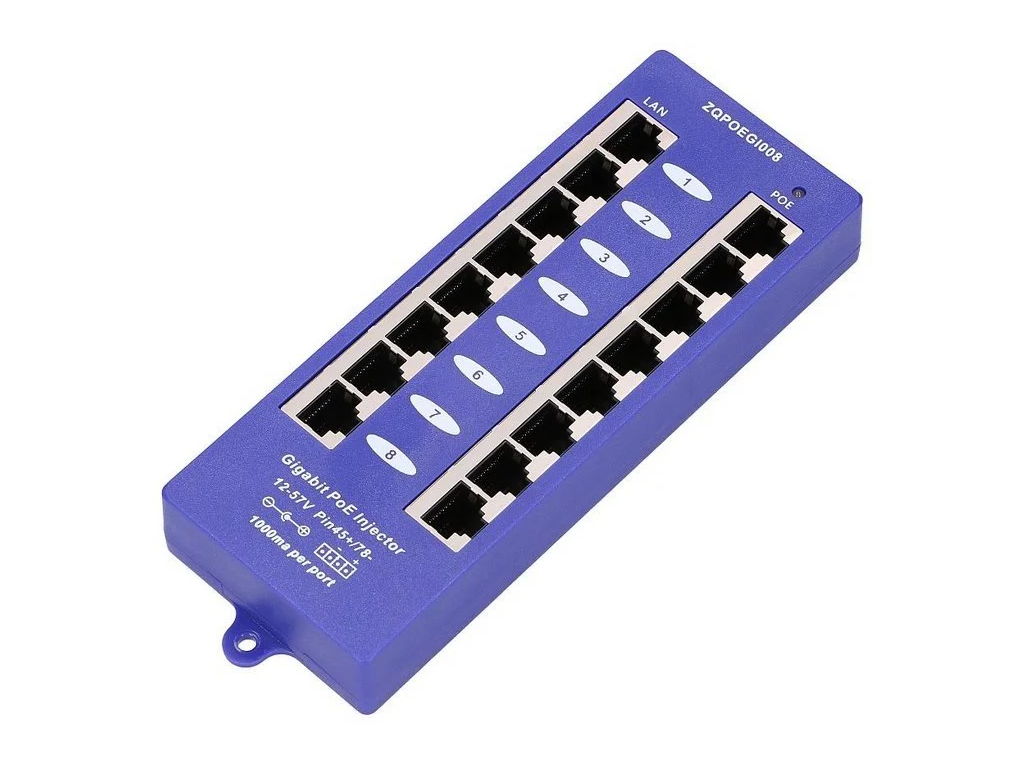

Pasívny gigabitový panel PoE Conexpro, 8 portov

Pasívny gigabitový injektor PoE určený na napájanie až ôsmich zariadení s podporou pasívneho PoE. Ethernetové porty označené ako LAN sa používajú na pripojenie k prepínaču alebo smerovaču, zatiaľ čo na strane POE sa pripájajú zariadenia využívajúce pasívne PoE, t. j. napájanie prostredníctvom ethernetového kábla. Na napájanie sa používajú dva páry v ethernetovom kábli: 4,5 (kladný pól) a 7,8 (záporný pól). Možnosť napájania je buď prostredníctvom štandardného napájacieho konektora 2,1/5,5 mm, alebo prostredníctvom špeciálnej 4-pólovej svorkovnice.

Pasívny injektor PoE je kompatibilný s rozsahom napätia od 12 do 57 V DC, s maximálnym prúdom 1 A na port a maximálnym výkonom 90 W. Napájací zdroj nie je súčasťou dodávky, výber a výkonové parametre zdroja je potrebné optimalizovať podľa príslušnej spotreby napájaných prvkov a ich konfigurácie.


Signalizácia LED

Vypnuté napájanie - bez indikácie
4/5 (V+),7/8 (V-) -- zelená (všetko v poriadku)
4/5 (V-),7/8 (V+) -- červená (prepólované vstupné napätie)
